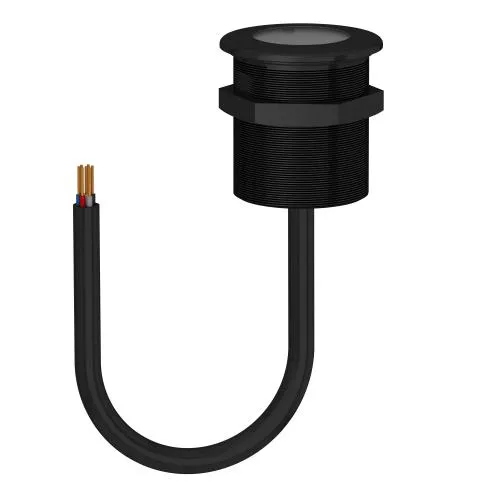

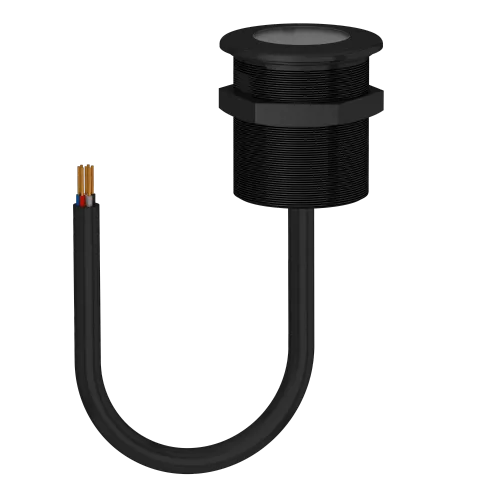

B22/b30 - bouton de commande tactile

« Retour à la liste

A partir de 34 €

Contact

Bouton de commande tactile lumineux tricolore à technologie capacitive Immunité aux projections d'eau Fonction Momentanée, bistable ou temporisée Jusqu'à deux contacts électriques

Nombre de cycle	100 millions à 200 mA
Distance d'activation standard	0 mm
Distance d'activation sur demande	1,5 mm
Contact électrique	1 NO, 2 NO, 1 NO + 1 NF, 400mA/24V
Fonctions au choix	ON/ON=momentané ON/OFF=bistable une impulsion bascule les contacts et une autre impulsion les met au repos ON/durée/OFF=arrêt retardé fonction « minuterie » 90s (autre valeur nous consulter) ON décalé=marche retardée pour confirmer la demande la touche doit être maintenue pendant 350ms (autre valeur nous consulter) Option (MTS) pour une protection contre la fraude si le doigt (ou du métal) est présent plus de 5s (autre sur demande)
Indication par LED bicolore avec effet	Version « VSR » vert scintille et rouge clignote Version « VR » vert fixe et rouge clignotant Version « BJ » bleu fixe et jaune clignotant
Indication LED bicolore par commande externe	version « OL »
Indicateur sensoriel pour les malvoyants	B30H avec vibreur et B30Z avec buzzer

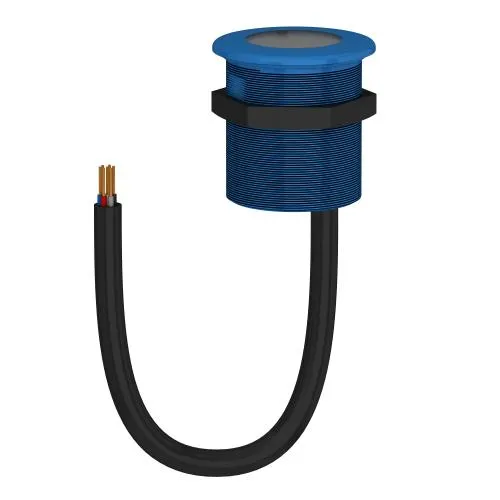

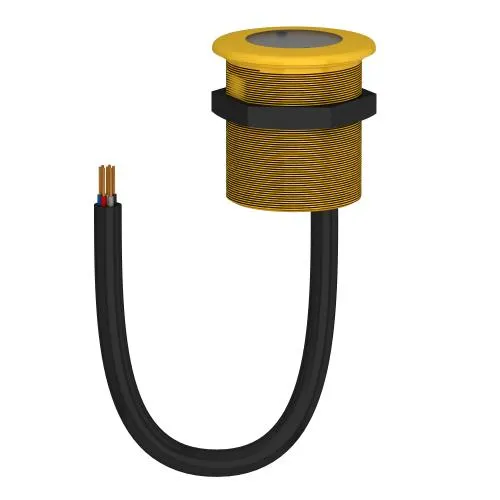

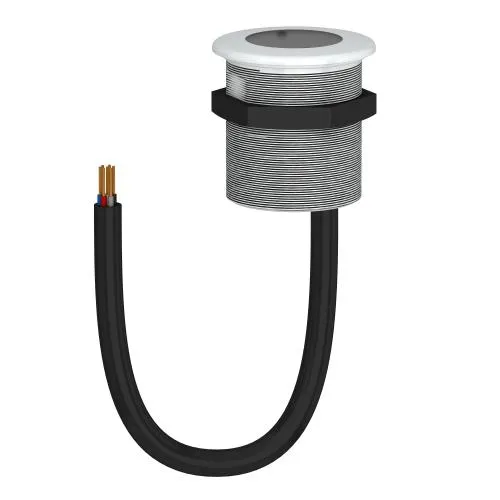

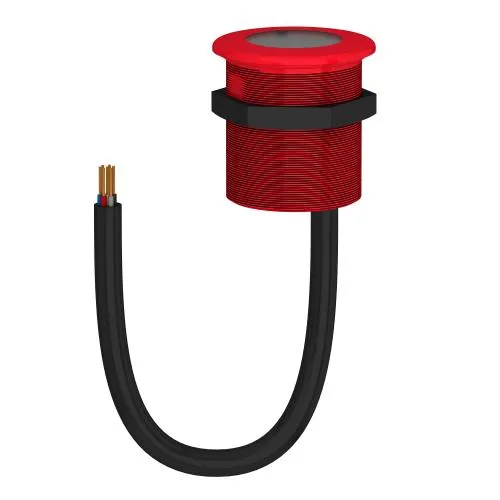

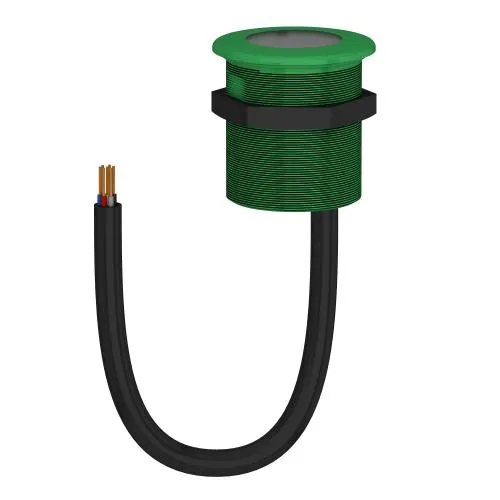

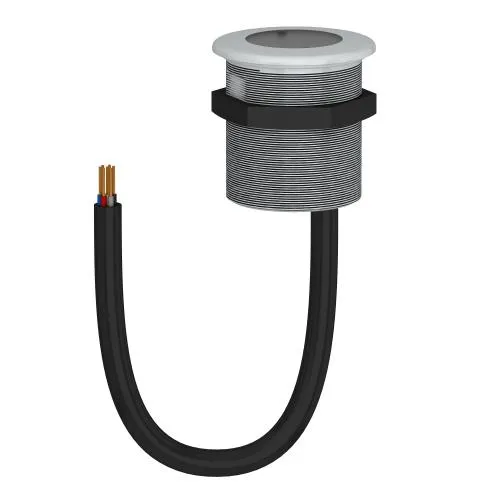

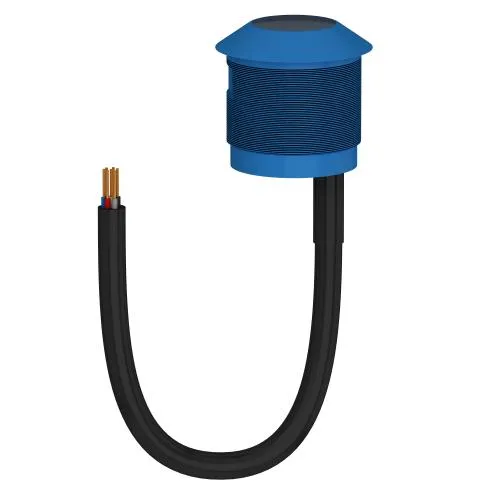

Couleur du corps	noir, gris, blanc, rouge, vert opale, jaune, vert

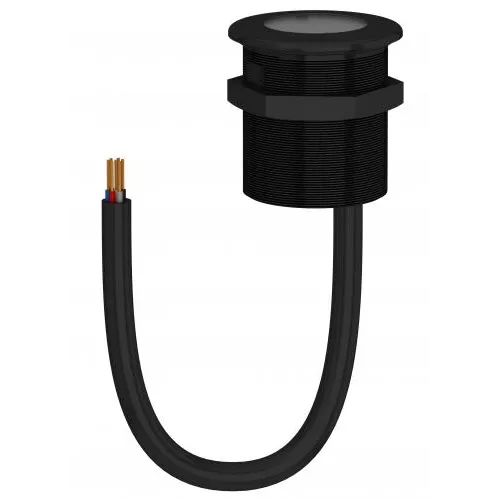

Fixation B22	filetage M22 avec écrou et joint fournis

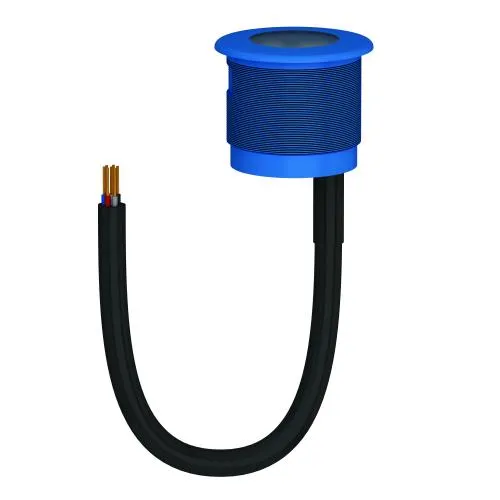

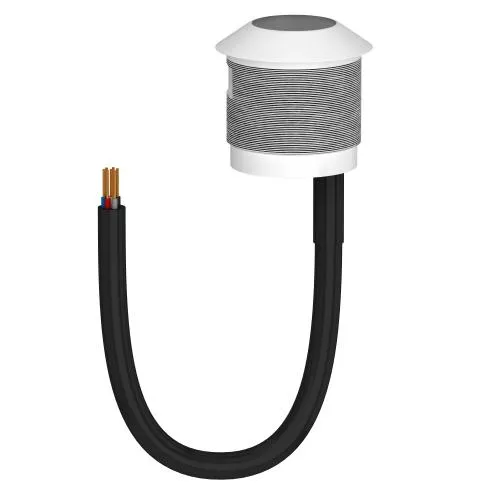

Fixation B30	filetage M30 avec écrou et joint fournis
Matière	TR90UV
Contact alimentaire	Oui
Résistance aux lavages	Oui
Anti-vandale	Oui

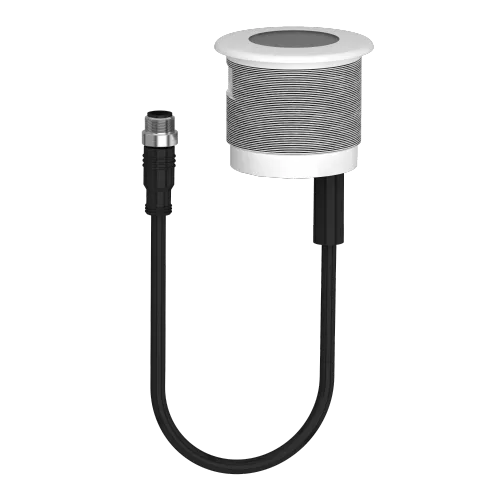

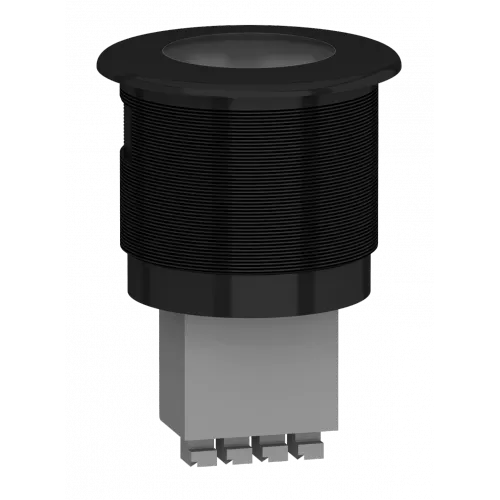

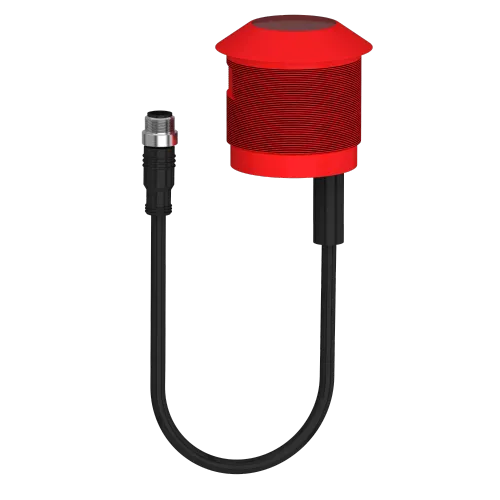

Connexion électrique	câble 3m ou cordon 50cm avec connecteur M12 (UL20549 PUR) ou connecteur sans vis 1,5mm² ou connecteur à vis 0,5mm²
Étanchéité version CC	IP 69K
Étanchéité version CV	IP 69K
Température	-20 °C à +55 °C

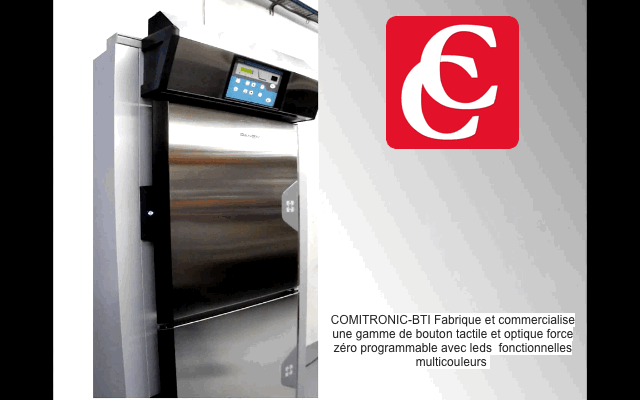

Exemple d'application :

Exemple d'application

LES "SUR DEMANDES" : Nous consulter :

Forme	concave (CC)
Contacts	1O - 1O1CL - 2O - 2OL
LED	Blue Yellow White (BYW) / Blue Yellow (BY) / Yellow Blue (YB)
Action	Bistable (T) - Temporisé (D1-D2-D3T10)
Corps	Jaune(YW) - Rouge (RD)- Vert (GN)- Blanc (WE)
Sortie	MKT220 / MKT4
Options	Buzzer (Z) -Vibreur (H) -Braille (BR)

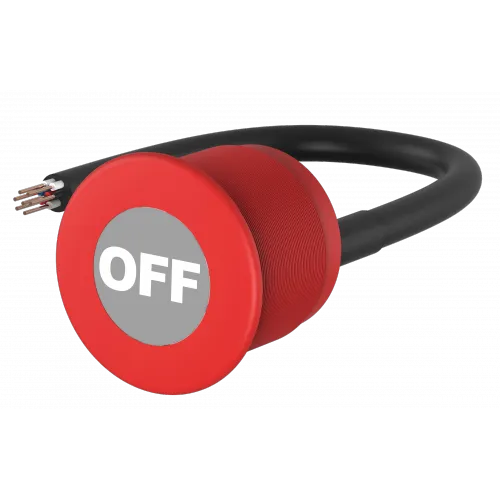

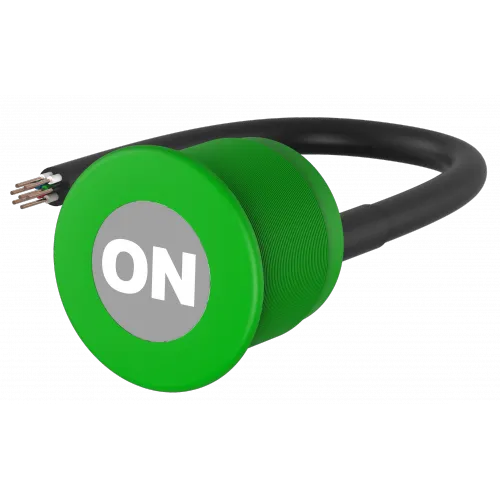

Picto	ON sur corps rouge / OFF sur corps Vert / Autres Picto blanc

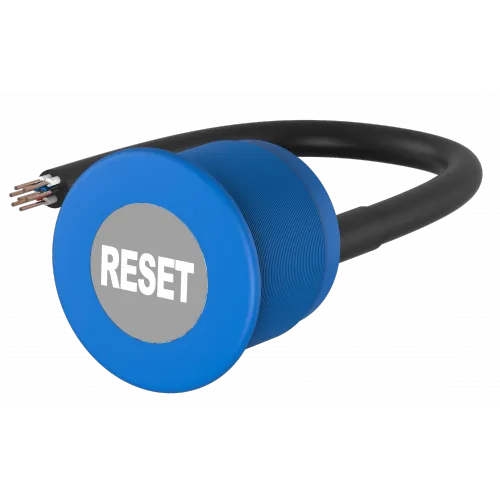

Boutons	"ON", "OFF", "RESET" et "OUVERTURE LIMITEE A 10MN"
