Verrouillage commandé électromagnétique de sécurité avec force 580 N
Verrouillage hors-tension ou sous-tension des carters de machines
Contrôle la fermeture de protecteur machine pour environnement sévère
Version 100% inox disponible
• Niveau de performance avec contrôleur AWAX : jusqu’à PL=e
• Catégorie de sécurité : jusqu’à 4 avec contrôleur
AWAX ou automate de sécurité SIL 3
• Temps avant défaillance dangereuse : MTTFd = 100 ans
• Distance maxi d’activation de la détection : 2 mm
• Force de maintien : jusqu’à 580 N
• Contacts sécurité/diagnostic : 2 x NO 250mA max/24V redondants et
1 x PNP 250mA
• Codage de la détection : mono-code inviolable
• Indication : led
• Réarmement : automatique ou commandé (réf + OP)
• Fixation : 4 vis M4 (inviolables sur les nouvelles générations et en option réf : BH4)
• Position de montage : 1

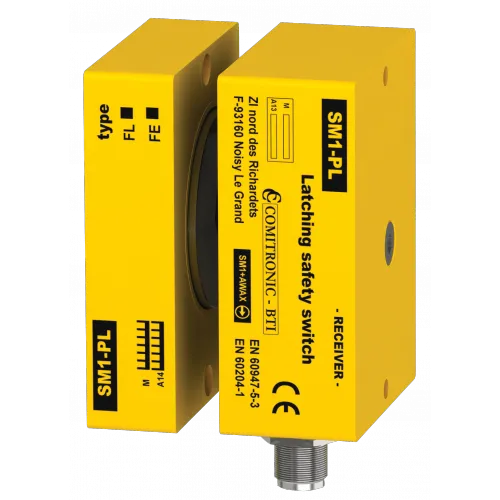

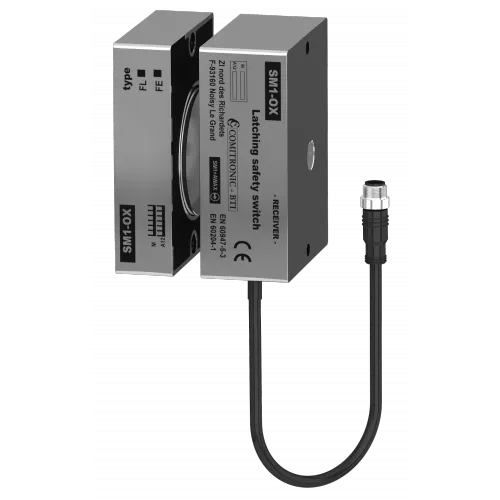

• Matière boîtier : INOX 316L poli miroir (version OX) ou
POLYCARBONATE (version PL)
• Matière ventouse : INOX (SM1 + OX) ou acier (SM1 + PL-AC)
• Connexion électrique : cordon 50cm PUR avec connecteur M12
• Étanchéité : IP 67/68 (Version OX) / IP55 (Version Acier)
• Température : -25 °C à +50 °C
• Marquage : gravure laser avec poinçonnage mécanique du n° de série pour
traçabilité permanente (version OX) ou sérigraphie + n° de série pour
traçabilité (version PL)
Exemples d’application pour la sécurité machine avec SM1-OX-EOP
- Verrouillage hors-tension
- Application de la tension de commande du déverrouillage, les contacts de sécurité
s’ouvrent
- La porte est toujours fermée
- Dès l’ouverture de la porte par l’opérateur, la ligne auxiliaire se ferme
- Sur demande nous pouvons livrer l’émetteur avec la contre-plaque fixe et pourvue
d’un joint de silicone pour compatibilité avec l’agroalimentaire
Nota :
| Référence | Prix | Désignation | Quantité | ||
|---|---|---|---|---|---|
|
SM1-PL-ROP-OX-FL | 218,00 € | Boîtier polycarbonate - verrouillage sous tension -58daN maxi -ventouse inox -IP68 - contre plaque flexible- ouverture forcee des contacts en mode déverrouillage |
|
Ajouter au panier |
|
|
SM1-PL-R-AC-FL | 120,00 € | Boîtier polycarbonate - verrouillage sous tension 50daN maxi - ventouse acier- IP54 - contre plaque flexible - detection de la position de la porte |
|
Ajouter au panier |
|
|
SM1-PL-R-OX-FL | 218,00 € | Boîtier polycarbonate -verrouillage sous tension 58daN - ventouse inox- IP68 - contre plaque flexible- detecte la position de la porte |
|
Ajouter au panier |
|
|
SM1-PL-E-OX-FL | 226,00 € | Boîtier polycarbonate -verrouillage hors tension 40daN maxi - ventouse inox- IP68 - contre plaque flexible- detecte la position de la porte |
|
Ajouter au panier |
|
|
SM1-PL-ROP-AC-FL | 120,00 € | Boîtier polycarbonate - verrouillage sous tension- 50daN maxi -ventouse acier - IP54- contre plaque flexible - ouverture forcée des contacts en mode déverrouillage |
|
Ajouter au panier |
|
SM1-OX-E-OX-FL | 287,00 € | Boîtier inox 316L - verrouillage hors tension -40daN - ventouses inox- IP69K - contre plaque flexible -détecte la position de la porte |
|
Ajouter au panier |
|
|
SM1-OX-EOP-OX-FL | 287,00 € | Boîtier inox 316L - verrouillage hors tension -40daN maxi - ventouses inox- IP69K - contre plaque fixe- ouverture forcée des contacts en mode déverrouillage |
|
Ajouter au panier |
|
|
SM1-OX-R-OX-FL | 266,00 € | Boîtier inox 316L - verrouillage sous tension -58daN - ventouses inox- IP69K - contre plaque flexible - détecte la position de la porte |
|
Ajouter au panier |
|
|
SM1-OX-ROP-OX-FL | 266,00 € | Boîtier inox 316L - verrouillage sous tension -58daN maxi - ventouses inox- IP69K - contre plaque fixe - ouverture forcée des contacts en mode déverrouillage |
|
Ajouter au panier |
|
|
SM1-OX-E-OX-FL-MKT220 | 303,00 € | Boîtier inox 316L - verrouillage hors tension -40daN - ventouses inox- IP69K - contre plaque flexible -détecte la position de la porte - Connecteur MKT 12 pins en 220 cm |
|
Ajouter au panier |
|
|
SM1-OX-EOP-OX-FL-MKT220 | 303,00 € | Boîtier inox 316L - verrouillage hors tension -40daN maxi - ventouses inox- IP69K - contre plaque flexible -détecte la position de la porte - Connecteur MKT 12 pins en 220 cm |
|
Ajouter au panier |
|
|
SM1-OX-R-OX-FL-MKT220 | 282,00 € | Boîtier inox 316L - verrouillage sous tension -58daN - ventouses inox- IP69K - contre plaque flexible - détecte la position de la porte - Connecteur MKT 12 pins en 220 cm |
|
Ajouter au panier |
|
|
SM1-PL-EOP-OX-FL | 226,00 € | Boîtier polycarbonate - verrouillage hors tension -40daN maxi -ventouse inox -IP68 - contre plaque flexible- ouverture forcee des contacts en mode déverrouillage |
|
Ajouter au panier |
|
|
SM1-OX-ROP-OX-FL-MKT220 | 284,00 € | Boîtier inox 316L - verrouillage sous tension -58daN maxi - ventouses inox- IP69K - contre plaque fixe - ouverture forcée des contacts en mode déverrouillage Connecteur MKT 12 pins en 220 cm |
|
Ajouter au panier |
Accéder
Plan 3D & Step
CAD SM1-PL
CAD SM1-OX
Dimensions précises
