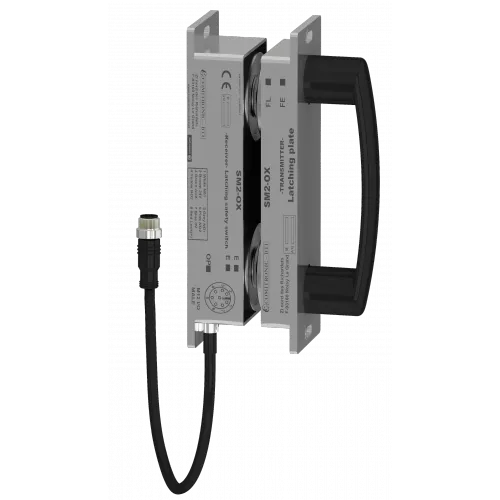

Verrouillage commandé électromagnétique de sécurité avec force 936 N et 100% inox
Verrouillage hors-tension ou sous-tension des portes de machines
Contrôle la fermeture de protecteur machine pour environnement sévère
Poignée antimicrobienne disponible
• Niveau de performance avec contrôleur AWAX : jusqu’à PL=e
• Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX
ou automate de sécurité SIL 3
• Temps avant défaillance dangereuse : MTTFd = 100 ans
• Distance maxi d’activation de la détection : 2 mm
• Force de maintien : jusqu’à 936 N (version réf + OX-R) ou jusqu’à 820 N
(version réf + OX-E)
• Contacts sécurité/diagnostic : 2 x NO 250 mA max/24 V redondants et
1 x PNP 250mA
• Codage de la détection : mono-code inviolable
• Réarmement : automatique ou commandé (réf + OP)
• Fixation boîtier : 4 vis M6 inviolables (en option réf : BH6)
• Fixation poignée : 2 vis M8
• Position de montage : 1
• Matière boîtier : INOX 316L poli miroir (version OX)
• Matière ventouse : INOX magnétique (réf + OX)
• Connexion électrique : cordon 50cm PUR avec connecteur M12
• Étanchéité : IP67 ou 68 (Selon modèles)
• Température : -25 °C à +50 °C (protection thermique des ventouses en cas
de surchauffe à cause d’une commande maintenue)
• Marquage : gravure laser avec poinçonnage mécanique du n° de série pour
traçabilité permanente
Exemples d’applications pour la sécurité machine avec SM2-NDP-OX-EOP
- Verrouillage hors-tension
- Dès l’application de la tension de commande du déverrouillage, les contacts de
sécurité s’ouvrent
- La porte est toujours fermée
- Dès l’ouverture de la porte par l’opérateur, la ligne auxiliaire se ferme
- Sur demande nous pouvons livrer l’émetteur avec les contre-plaques fixes et pourvue
d’un joint de silicone pour compatibilité avec l’agroalimentaire
Nota :
| Référence | Prix | Désignation | Quantité | ||
|---|---|---|---|---|---|
|
SM2-NDP-OX-R-FL | 404,00 € | Boîtier inox 316L - ventouses inox - verrouillage sous tension - 93daN maxi - IP69K - contre plaque flexible - détecte la position de la porte - poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-E-FL | 412,00 € | Boîtier inox 316L - ventouses inox - verrouillage hors tension -82daN maxi - IP69K - contre plaque flexible - détecte la position de la porte - poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-EOP-FL | 412,00 € | Boîtier inox 316L - ventouses inox - verrouillage hors tension -82daN maxi - IP69K - contre plaque fixe- ouverture forcée des contacts en mode déverrouillage - poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-ROP-FL | 404,00 € | Boîtier inox 316L - ventouses inox -verrouillage sous tension- 93daN maxi - IP69K - contre plaque flexible - ouverture des contacts en mode de déverrouillage - poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-R-FL-MKT220 | 430,00 € | Boîtier inox 316L - ventouses inox - verrouillage sous tension - 93daN maxi - IP69K - contre plaque flexible - détecte la position de la porte - MKT220 cm - poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-E-FL-MKT220 | 437,00 € | Boîtier inox 316L - ventouses inox - verrouillage hors tension -82daN maxi - IP69K - contre plaque flexible - détecte la position de la porte - MKT220 cm -poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-EOP-FL-MKT220 | 437,00 € | Boîtier inox 316L - ventouses inox - verrouillage hors tension -82daN maxi - IP69K - contre plaque fixe- ouverture forcée des contacts en mode déverrouillage - MKT 220 cm - poignée antimicrobienne en option |
|
Ajouter au panier |
|
|
SM2-NDP-OX-ROP-FL-MKT220 | 430,00 € | Boîtier inox 316L - ventouses inox -verrouillage sous tension- 93daN maxi - IP69K - contre plaque flexible - ouverture des contacts en mode de déverrouillage - MKT220 cm poignée antimicrobienne en option |
|
Ajouter au panier |
Accéder
Plan 3D & Step
CAD SM2 OX
Dimensions précises
