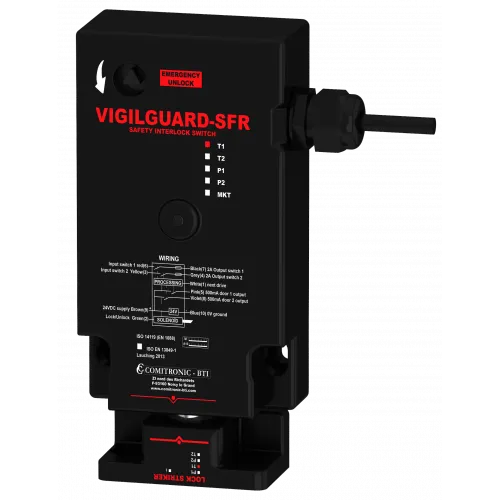

Vigilguard-sfr

• Niveau de performance avec contrôleur externe : jusqu’à PL=e

• Catégorie de sécurité avec contrôleur externe : jusqu’à 4

• Niveau de ‘sécurité intégrée’ avec contrôleur externe : jusqu’à SIL 3

• Cycle avant défaillance dangereuse : B10d=1 000 000

• Course du pêne : 14 mm

• Diamètre du pêne : 24 mm

(biseauté pour fermeture en position « hors-tension » ou mode « verrouillage »)

• Résistance au cisaillement : 2000 N

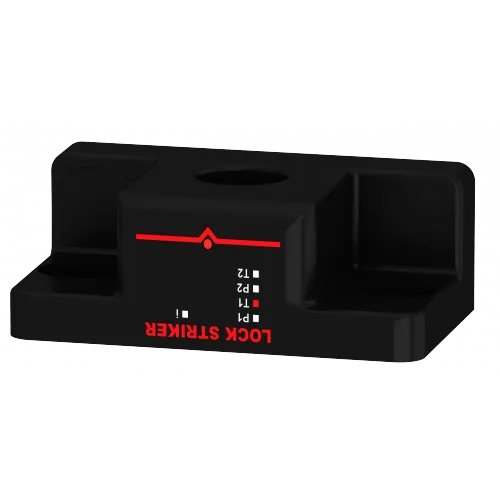

• Écart entre gâche et verrou : 2 à 4 mm (réglable au montage, conseillé à 4 mm)

• Décalage latéral maximum entre gâche et verrou : +/- 2,5 mm

• Décalage angulaire maximum entre gâche et verrou : +/- 5 °

• Contacts de sécurité verrouillage : 2 x NO 2A/50V

• Contacts de sécurité porte : 2 x PNP/500 mA

• Commande de déverrouillage : compatible PLC (12~30 VDC/2~5 mA)

• Diagnostic d’erreur : pêne coincé, alimentation hors spécification, température hors

spécification, défaut d’électro-aimant, défaut de mise en série

• Réarmement : commandé

• Système « SMART consumption » pour une consommation électrique minimale

lors d’une connexion en série

• Déverrouillage auxiliaire : clé femelle triangle 8 mm x 14,2 mm (option)

• Fixation : 4 vis M6 (cache-vis fourni, vis non fournies)

• Positions de montage : 2 (porte tirant, porte poussant)

• Matière : PA6 renforcé fibre de verre

• Connexion électrique : cordon 50 cm très résistant PUR UL20549 avec connecteur

M23 ou câble (nous consulter)

• Étanchéité : IP 65

• Température d’utilisation : -15 °C à +45 °C

• Marquage : sérigraphie + n° de série pour traçabilité

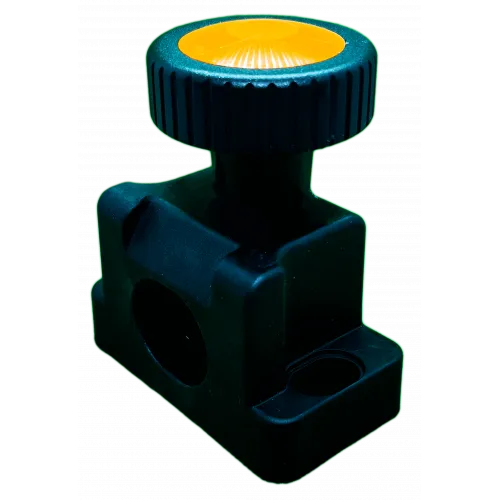

• Référence pour la poignée d’évacuation : AT

Vidéo :         https://youtu.be/Mi5i96AI8gg
